עקרונות עיצוב של מדריכים ליניאריים SBR
עקרונות התכנון של מובילי SBR ליניאריים (צירים עגולים נתמכים עם תותבי כדור פתוחים) מתמקדים במתן תמיכת עומס על פני טווחים ארוכים ותנועה ליניארית-בעלות נמוכה עבור אוטומציה כללית. הם מהווים פתרון מבני שנועד להתגבר על בעיות הנפילה והסטייה הגלומות בפירים עגולים מסורתיים ללא תמיכה.
I. העיקרון המבני הליבה: תמיכת פיר מלא
עקרון התכנון הקריטי ביותר הוא שילוב הפיר ומנגנון התמיכה.

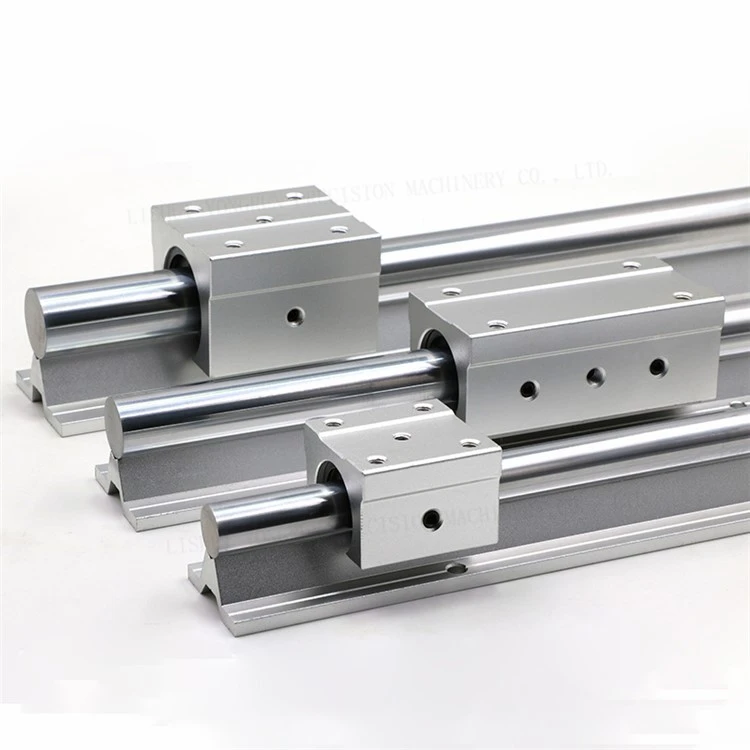

פיר נתמך:המערכת מחליפה פיר עגול קונבנציונלי, לא נתמך (שנפול תחת משקלו העצמי לאורך מרחק קצר) בפיר טחון- מוקשח ומדויק, המקובע על מסילת תמיכה רציפה, שאינה-מתכווננת מאלומיניום.
נגד-הסטה:תמיכה זו באורך מלא- מונעת מהפיר להתכופף או לצנוח תחת משקל הגררה והמטען, מה שהופך אותו לאידיאלי למרחקי נסיעה ארוכים (בדרך כלל 1 מטר עד 4 מטר או יותר).
סחר קשיחות-כבוי:בעוד שהפיר מונע צניחת, הקשיחות הכללית של המערכת נמוכה יותר ממסילת פרופיל מכיוון שהמבנה כולו מסתמך על החיבור המוברג בין הפיר לבסיס האלומיניום.
II. עקרון התנועה: תותבי כדור פתוחים
מדריכי SBR משתמשים בסוג מסוים של תותב כדורי חוזר שנועד לעבוד עם הציר הנתמך.
תותב כדור פתוח:בלוק הגררה (גוש SC או SCV) מכיל תותב כדורי ליניארי מסוג -פתוח עם חריץ אורכי.
אישור תמיכה:חריץ זה נועד לפנות בצורה מושלמת את מסילת התמיכה מאלומיניום שעליה מותקן הפיר. מכיוון שהכדורים אינם יכולים ליצור קשר עם הציר שבו נמצאת מסילת התמיכה, מעגלי הכדור הנושאים-עומס מרוכזים בחלק העליון ובצדדיו של הציר.
איש קשר מתגלגל:כדורי פלדה חוזרים עוברים דרך המעגלים שלהם בתוך התותב, ומספקים מגע גלגול-נמוך במגע נגד המשטח המוקשה של הציר, ומאפשר תנועה ליניארית בלתי מוגבלת.
III. עיצוב עבור עלות וסובלנות
מדריכי SBR מתוכננים בכוונה לעלות-יעילות, ומקבלים עסקה-בדיוק אולטימטיבי.
הרכבה פשוטה:המערכת משתמשת ברכיבים סטנדרטיים מוברגים. בסיס האלומיניום מקודח- מראש להרכבה קלה, מה שמפשט באופן דרמטי את הרכבת המכונה בהשוואה ליישור מסילות פרופיל נפרדות.
סילוק מובנה:שלא כמו מסילות פרופיל טעונות מראש, תותבי כדור SBR מתוכננים בדרך כלל עם כמות קלה של מרווח פנימי (שיפוע). זה מפחית את העלות והמורכבות של הייצור ומבטיח שהגררה יכולה לנוע בחופשיות גם אם יש במשטח ההרכבה פגמים קלים.
סבילות למזהמים:העיצוב הפתוח והאופי של תותב הכדור סובלניים יותר למזהמים קלים (כמו אבק עץ) מאשר מסלולי המירוצים האטומים היטב של מסילת פרופיל, מה שהופך אותם למתאימים לסביבות בית מלאכה.
