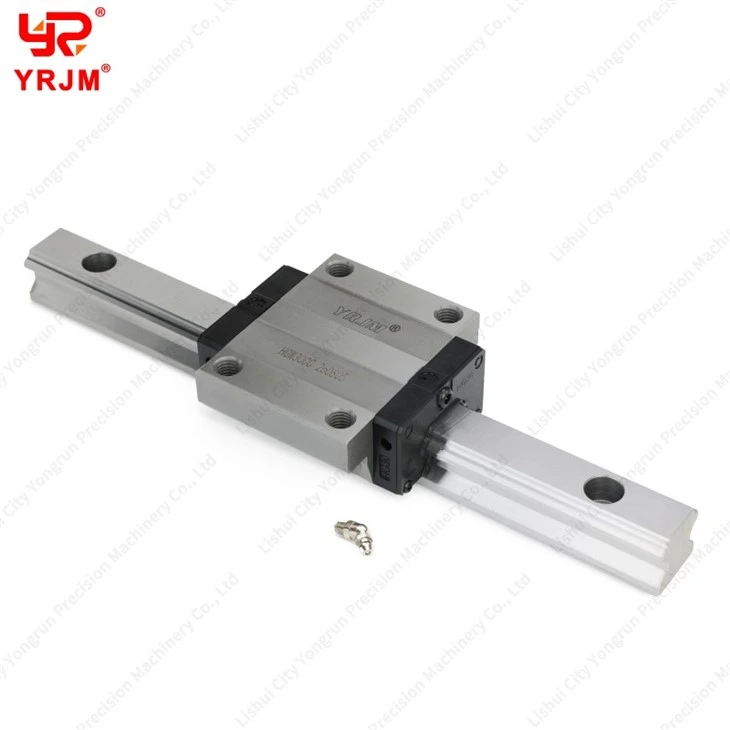

מדריך לינארי HGW25CC

מדריך לינארי HGW25CC

תיאור המוצר

ייעוד HGW25CC מגדיר את הגיאומטריה המבנית הספציפית שלו ואת צדדיות ההרכבה שלו:
HG:סדרת-עומס כבד, ארבע-כדורים-.
W:פרופיל עגלת אוגן- רחב.
25:רוחב מסילה נומינלי של 25 מ"מ (תוכנן עבור מסילות HGR25).
CC:קיבולת עומס-כבדה הכוללת חורי הרכבה דו-כיווניים.

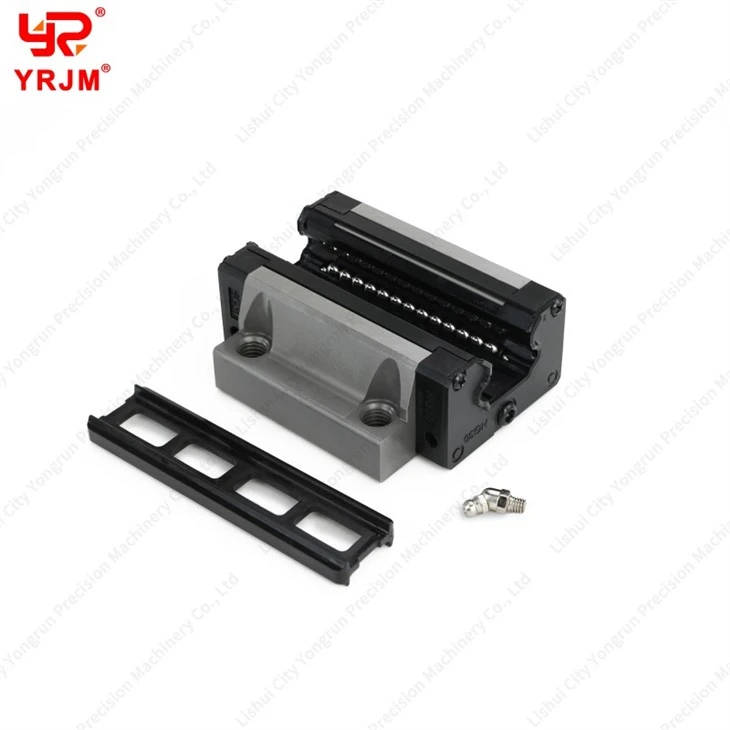

בלוק "CC" מאוגן מיוצר עם חורי הרכבה עם הברגה שמתפקדים גם כחורים דרך-. זה מספק לבוני מכונות גמישות התקנה משמעותית: ניתן לאבטח את הבלוק מלמעלה-למטה (העברת ברגים דרך לוחית הגררה והשחלתם ישירות לאוגן) או מלמטה-למעלה (הכנסת ברגים כלפי מעלה דרך האוגן לתוך לוחית גררה מושחלת). הרכבה דו-כיוונית זו מועילה ביותר כאשר אילוצים מרחביים מגבילים את הגישה לכלי במהלך ההרכבה הסופית.

הערה לבחירת המהנדס: HGH25CA (מרובע) לעומת HGW25CC (אוגן)
בעת תכנון ציר של 25 מ"מ, המהנדסים בוחרים בדרך כלל בין בלוק HGH25CA (מרובע) הצר לבין ה-HGW25CC בעל אוגן. בעוד ששניהם פועלים על אותה מסילה HGR25, הם מותאמים לדרישות מבניות ומרחביות שונות:

• יתרון ה-HGW25CC (אוגן):

הבלוק עם האוגן רחב יותר (70 מ"מ לעומת . 48 מ"מ) אך מציע פרופיל הרכבה נמוך יותר. גובה ההרכבה הכולל שלו הוא רק 36 מ"מ, בהשוואה ל-40 מ"מ עבור בלוק HGH המרובע. מרכז הכובד התחתון הזה, יחד עם טביעת הרגל הרחבה יותר, מספק יציבות מעולה נגד עומסי רגע מתגלגל. זוהי הבחירה המועדפת עבור שולחנות מכונות רחבים ותצורות הדורשות הרכבה מלמטה-למעלה של לוחית הגררה.

• היתרון של HGH25CA (מרובע):

הבלוק המרובע הוא המפרט המתאים כאשר חלל מעטפה לרוחב מוגבל. עבור יישומים כגון קינון צירים מקבילים בצמוד זה לזה בתוך עמודת מכונה, הרוחב הצר יותר שלו (48 מ"מ) מציע פתרון יעיל ביותר,-חוסך מקום.
