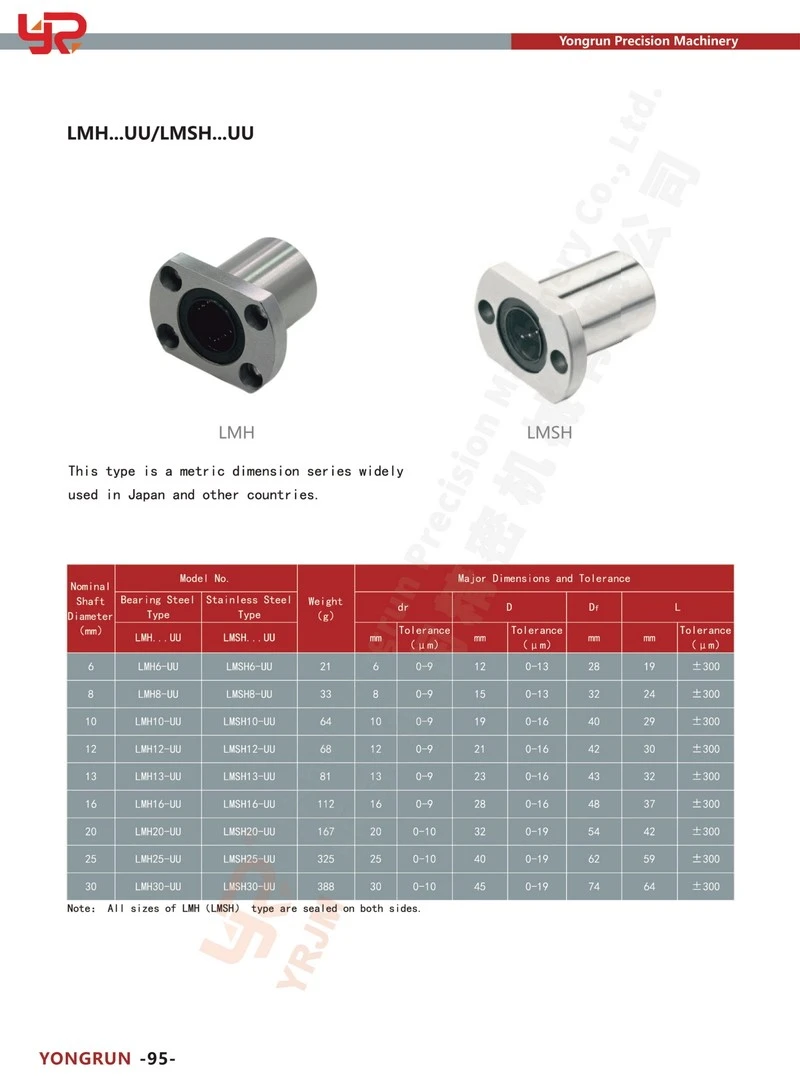

מיסב ליניארי מסדרת LMH-UU
מיסב ליניארי מסדרת LMH-UU
תיאורי מוצרים
סדרת LMH-UU היא מיסב ליניארי בעל ביצועים גבוהים- הכולל אוגן סגלגל (או "יהלום") ייחודי להרכבה חזקה וחלל-יעילה. סדרה זו, המיוצרת במידות מטריות אסייתיות סטנדרטיות, מיועדת ליישומים שבהם נדרשת תושבת מאובטחת, שאינה- מסתובבת, במיוחד באזורים קומפקטיים. אוגן שני- החורים אידיאלי עבור התקנות עם שטח שטח מוגבל, ומציע פרופיל נמוך יותר מאשר סוגי- אוגנים מרובעים.
המאפיין הקובע של סדרת -UU של LMH הוא האוגן הסגלגל שלה-, המהווה חלק בלתי נפרד מהגליל החיצוני של המיסב. עיצוב זה מאפשר הרכבה ישירה ומאובטחת ללוחית מכונה או בית באמצעות ברגים, מפשטת את ההתקנה ומבטיחה יישור מדויק. מצויד באטמים כפולים לעמידות משופרת, סדרת LMH-UU מספקת פתרון אמין ומדויק להשגת תנועה ליניארית חלקה,-נמוכה בחיכוך במגוון יישומי אוטומציה, רובוטיקה ו-CNC.
| מספר דגם | LMH-UU |
| קוטר פיר | 6-30 מ"מ |
| סוג הרכבה | הרכבת אוגן |
| חוֹמֶר | פלדה נושאת Gcr15 |
| שֵׁרוּת | שירותים מותאמים אישית של OEM/ODM |
עקרונות עיצוב
האוגן הסגלגל הוא אלמנט עיצובי קריטי שתוכנן עבור יתרונות הרכבה ושילוב מערכות ספציפיים.
אוגן משולב ליציבות:האוגן משולב ישירות בצילינדר החיצוני, ויוצר רכיב יחיד וקשיח. זה מספק פלטפורמה בטוחה ויציבה להרכבת המיסב ישירות על מסגרת מכונה או בית, מה שמונע סיבוב לא רצוי ומבטיח ביצועים יציבים תחת עומס.
קומפקטי, שטח-פרופיל חוסך:האוגן הסגלגל, לרוב עם שני צדדים חתוכים שטוחים, מביא לגובה ליבה נמוך יותר ולטביעת רגל קטנה יותר בהשוואה לאוגן מרובע (סוג LMK). זה הופך את סדרת LMH-UU לבחירה אידיאלית עבור יישומים עם אילוצי שטח אנכיים או אופקיים הדוקים.
חלוקת עומסים אופטימלית:השורות הפנימיות של מיסבים כדוריים מיושרות אסטרטגית ביחס לאוגן. עומס המופעל בניצב לאחת מהצדדים הפחוסים של האוגן נתמך ישירות על ידי שתי שורות של כדורים, מייעל את חלוקת העומס וממקסם את קיבולת המיסב.
