בורג כדור DFU1604

תיאורי מוצרים

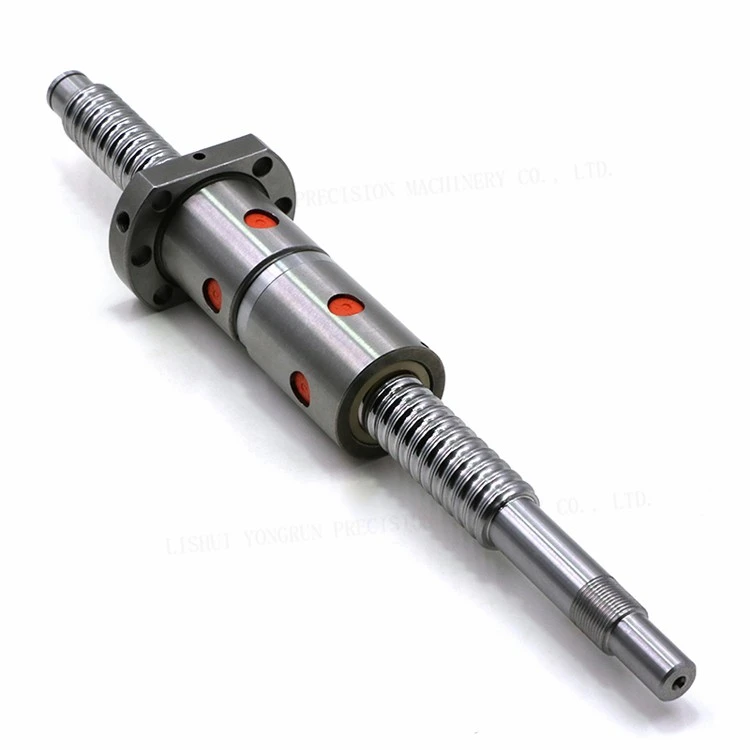

מכלול הבורג הכדורי DFU1604 הוא רכיב תנועה ליניארי-כבד שקובע את הסטנדרט בתעשייה למיקום ברזולוציה גבוהה-.

כפתרון האולטימטיבי ליישומים מדויקים, ה-DFU1604 כולל עיצוב אגוז כפול טעון מראש. תצורה זו יוצרת מתח פנימי המבטל ביעילות את כל המשחק הצירי (גבש), ומבטיח תגובה מיידית וקשיחות מבנית גבוהה. בשילוב עם עופרת עדינה של 4 מ"מ, מכלול זה מספק רזולוציית מיקום יוצאת דופן, מה שהופך אותו לבחירה האידיאלית עבור מכשור מדויק, מערכות בדיקה אופטית ומכונות שחיקה שבהן הדיוק הוא בעל חשיבות עליונה.

פרופיל המוצר
תצורה: קוטר 16 מ"מ / עופרת 4 מ"מ.
סוג אגוז: DFU (אגוז כפול עם אוגן). כולל שני אגוזים טעונים מראש כדי לחסל את החזרה.
כושר העמסה:
דינמי: ~6,100 N.
סטטי: ~12,500 N.
מידות: אורך אגוז כולל: 80 מ"מ.
דיוק: זמין ב-C7 Rolled או C5 Ground.
רכיבים פנימיים: כולל 4 מעגלים מלאים המשתמשים בכדורים מדויקים של 2.381 מ"מ.
כיוון: זמין בתצורות יד-ימין ושמאל-יד.

product-800-1087

product-750-658

עקרונות הפעלה

בורג הכדור DFU1604 פועל על עיקרון החיכוך המתגלגל, עם מנגנון ייחודי לאכוף אפס תגובה:

1.המרה סיבובית-ל-לינארית:ציר הבורג הכדורי כולל חריץ סליל דק. אגוז הכדור הכפול מכיל שני אגוזים בודדים, כל אחד עם חריצים תואמים ומעגלים מרובים של כדורי פלדה מדויקים.

2.אפס-טעינה מוקדמת של תגובה חוזרת:שני האומים מורכבים יחד, מופרדים על ידי שקע או מרווח בגודל מדויק. מרווח זה מאלץ את שני האומים להידחף כנגד הצדדים המנוגדים של הברגה. הכוח הקבוע והמנוגד הזה מבטל את כל המרווח הצירי (הדף), מציב את הבורג תחת עומס מבוקר (עומס מראש) וממקסם את הקשיחות הצירית.

3. מערכת מחזור כדור ("U"):מנגנון המחזור הפנימי מבטיח שכדורי הפלדה בשני האומים מונחים ברציפות חזרה לאזורי נושא העומס, מה שמאפשר תנועה חלקה, רציפה ו-נמוכה.

4. דיוק:השילוב של ההובלה העדינה ומצב האפס-לא טעון מראש הופך את ה-DFU1604 לכונן ליניארי מדויק וניתן לחזור עליו.
